Saldatura a laser di plastica del sistema della lega per saldatura del laser di precisione

composizione nel sistema:

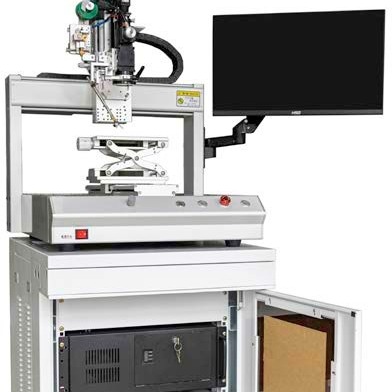

Il sistema da tavolino della lega per saldatura del laser di risposte della temperatura dal robot multiaxial, il sistema di risposte della temperatura, sistema di contrappunto del CCD e sistema laser coassiali a semiconduttore, il sistema ha le risposte della temperatura e la funzione di allineamento coassiale del CCD, può efficacemente assicurare la saldatura della saldatura della temperatura costante, può efficacemente assicurare i pezzi di precisione accurati, assicura l'efficace rendimento nella fabbricazione in serie.

1. Sistema laser ad alta potenza a semiconduttore

La fonte di calore del laser adotta il modulo infrarosso del laser a semiconduttore di alto potere con le lunghezze d'onda 915 e 980 facoltativi; potere 30W-200W facoltativo; la funzione di risposte in tempo reale della temperatura fornisce al controllo della temperatura per un'area minuscola di 0.3mm accuratezza del controllo della temperatura di ± centigrado 3 gradi. Tramite controllo della temperatura accurato, completamente afferri l'effetto di saldatura ed evitare saldare il danno.

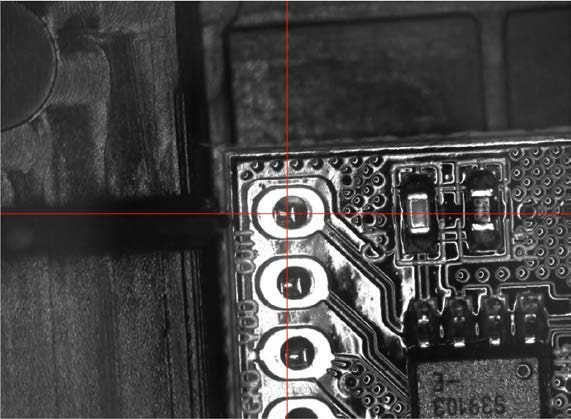

2. Il sistema di posizionamento visivo coassiale del CCD

L'attrezzatura è fornita di un sistema di posizionamento visivo per la saldatura di precisione, che può controllare il movimento trasversale del banco da lavoro alla posizione designata con il posizionamento di punto di posizionamento di punto del SEGNO o di saldatura sul pezzo elaborato per evitare i problemi di saldatura causati dall'errore del pezzo in lavorazione. Ed anche il sistema di posizionamento visivo

Può anche essere usato come dispositivo di controllo. La rappresentazione del CCD può essere osservata in tempo reale. Il sistema visivo è potente. Oltre al codice convenzionale dell'indicatore che posiziona, inoltre ha la funzione automaticamente di individuazione della posizione di saldatura con l'analisi visiva.

3. Sistema di risposte di temperatura

La funzione unica di risposte della temperatura, anni di progettazione indipendente dell'industria profonda del sistema di risposte del controllo della temperatura, con monitoraggio e risposte in tempo reale della temperatura al punto di saldatura, può assicurare che la temperatura del valore stabilito della temperatura, non causi la combustione del punto di saldatura, l'immagine di misura della temperatura è di 100-600 gradi.

4. Procedura di pubblicazione della latta di precisione

Procedura di pubblicazione professionale del cavo della lega per saldatura, diametro di cavo della lega per saldatura 0.5mm-1.2mm; accuratezza 0.1mm di consegna del cavo; la lunghezza e la velocità del cavo della lega per saldatura possono essere controllate.

tre. superiorità del prodotto:

1. La saldatura senza contatto del laser, nessun danno meccanico di sforzo, impatto termico di effetto è piccola, può efficacemente evitare i punti di saldatura ha incontrato nel processo di saldatura tradizionale, nei grandi workparts di danno di superficie di riscaldamento, nei workparts dell'estrusione ed in altri problemi;

2. Il riscaldamento del laser, la temperatura istantanea della lega per saldatura, il sistema di risposte originale della temperatura, misura in tempo reale della temperatura della lega per saldatura e monitoraggio, può la temperatura negativa in tempo reale della lega per saldatura del controllo feedback e curva di saldatura in tempo reale della temperatura, assicurare il rendimento di saldatura;

3. Strada della luce laser, strada della luce del CCD, strada della luce di misura di temperatura tre punti coassiali, risolvere perfettamente la strada della multi-luce nel problema di sovrapposizione di industria ed evitare ricerca degli errori complessa;

4. Il CCD coassiale dell'alta definizione accurata che posiziona e che elabora il sistema di controllo, può presentare chiaramente i punti di saldatura e le coordinate di saldatura corrette tempestive, possono realizzare il posizionamento automatico, correggere l'impatto di piccole dimensione delle parti e deviazione di posizione, facile realizzare un gran quantità di elaborazione di saldatura di precisione della catena di montaggio, da fare fronte al costo della manodopera aumentante; Il sistema del CCD può anche controllare il processo d'elaborazione in tempo reale;
