Marca: | raycus |
---|---|
Certificazione: | ce |
Numero di modello: | raycus 4000 |
Le specifiche sono elencate nella seguente tavola
Specifiche della tabella 5
Prodotto SpecificationsModel della tabella 6 | C4000S | Condizioni di prova |
Specifiche ottiche | ||
(w) potenza di uscita nominale | 4000-4200 | |
Modi di funzionamento | CW/Modulated | |
Stato di polarizzazione | Casuale | |
Tunability potenza di uscita (%) | 10~100 | |
Lunghezza d'onda dell'emissione (nanometro) | 1080±5 | Potenza di uscita nominale |
Instabilità potenza di uscita (%) |
±1 |
Potenza di uscita nominale |
Tempo di operazione: ≥5h | ||
Temperatura ambiente: 22±1℃ | ||
Frequenza di modulazione (hertz) | 1~5,000 |
Impulso minimo del laser width>160us |
Potere rosso del laser della guida (Mw) | 0.5~1 | |
Caratteristiche di uscita ottiche della testa di QBH | ||
Qualità del fascio (mm×mrad) | 1.5~2 | Potenza di uscita nominale |
Diametro di centro della fibra (μm) | 50 | Diametro personalizzabile |
Apertura numerica | 0,2 | |
Lunghezza di cavo di consegna (m) | 20 | Lunghezza personalizzabile |
Caratteristiche elettriche | ||
Alimentazione elettrica | CA di 380±10% V, 50/60Hz | |
Consumo di energia di massimo (W) | 12500 | |
Modo di controllo | RS-232/AD/Ethernet | |
Altre caratteristiche | ||

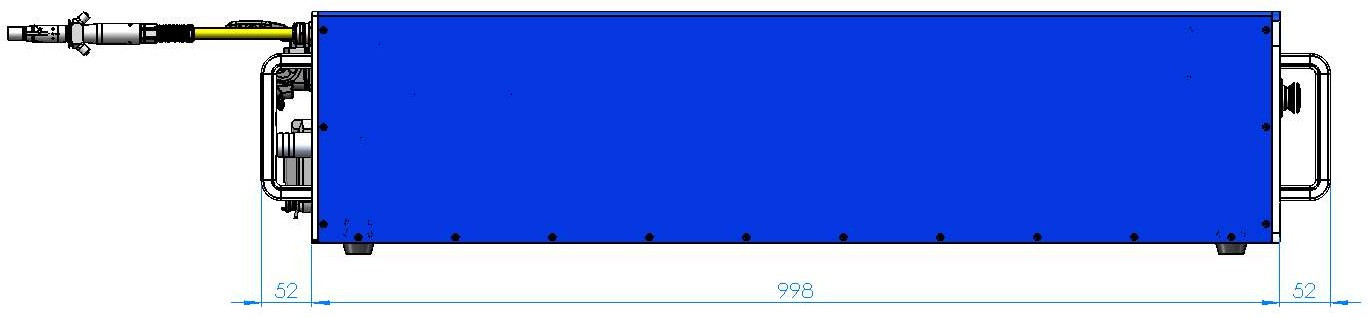

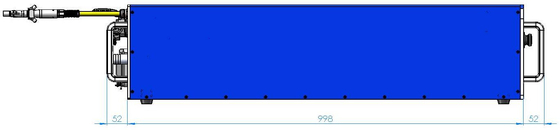

Dimensioni (W×H×D) (millimetri) | 1 02×4 7×250 (includa. maniglie)) | |
Peso (chilogrammi) | <80> | |
Temperatura ambiente di funzionamento (℃) | 10~40 |
Umidità (%) | 30~70 | |
Temperatura di stoccaggio (℃) | -10~60 | |
Metodo di raffreddamento | Raffreddamento ad acqua |

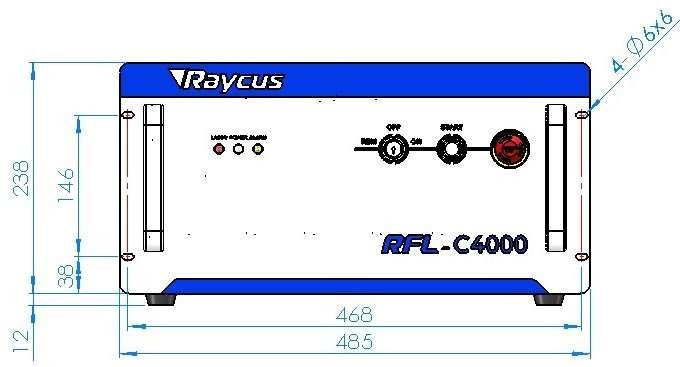

1. REM/OFF/ON: Interruttore a chiave, l'interruttore di accensione del sistema di controllo del laser. Inserisca la chiave; o girare la chiave in senso orario nella posizione di "ON" o in senso antiorario nella posizione “di rem” alimenterà sul sistema di controllo del laser. Poi il laser entrerà in un modo di controllo secondo la vostra messa a punto precedente “sul CTRL-INTERFACE”. Potete riferirti al modo di controllo 4,9 per maggiori informazioni.
2. POTERE: Il potere del sistema di controllo, LEGGERO, indica che il sistema di controllo è
acceso.
3. INIZIO: Il bottone di alimentazione di rete del laser, VERDE, quando questo bottone è compresso, il laser è pronto ad emettere il laser.
4. Laser: L'indicatore di emissione del laser, ROSSO, si illumina quando l'emissione del laser è sopra.
5. ALLARME: L'indicatore dell'allarme, GIALLO, indica una condizione di errore.
6. ARRESTO DI EMERGENZA: Comprimalo per fermare immediatamente il laser. Quando il bottone è “giù” nella posizione, girila in senso orario per liberare, ma il laser non può avviarsi prima che abbia alimentato sopra con l'interruttore a chiave per una seconda volta.

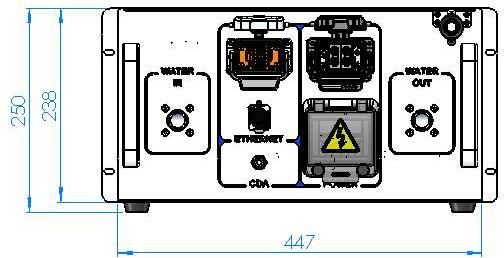

1. IL CA HA INTRODOTTO: L'incavo per l'input di fonte del rifornimento che può essere accoppiato soltanto con la spina sul cavo di alimentazione noi ha fornito.
2. POTERE: Commutatore dell'aria per controllare la commutazione del CA.
3. CTRL-INTERFACE: L'interfaccia di controllo, questa interfaccia è i 24 connettori maschio degli aghi ed è multifunzionale. Gli utilizzatori finali possono mettere il segnale di controllo di analogo del modo e dell'input di controllo con l'interfaccia come pure ottengono il segnale dell'errore da.
4. ACQUA: Connettori del tubo, l'entrata e sbocco affinchè acqua di raffreddamento scorrano dentro e da ritornare. (Vedi la tabella 6 per il modello del laser e la dimensione corrispondente della tubatura dell'acqua per i requisiti del sistema di raffreddamento)
5. ETHERNET: Interfaccia Ethernet. Può fornire informazioni dell'allarme di registrazione e del telecomando per il laser.
6. CDA: Input pulito dell'aria asciutta. L'aria asciutta pulita è input qui per impedire la formazione della rugiada.
L'applicazione di CDA:
Se il CDA è fornito dal cliente, deve essere raffreddato ed asciugato dall'essiccatore, quindi ha filtrato filtro da 5μm-particle e 0.3μm-particle e dal lubrificatore atomizzato 0.1μm. La temperatura di CDA deve essere nell'ordine di 5~40℃ e il più alto punto di rugiada è 0℃ (è suggerito che la temperatura di CDA sia 5℃ sotto la temperatura di acqua di raffreddamento). La pressione di CDA è inferiore a 0,1 MPa, la portata è di 10 LPM ed il diametro esterno del tubo accoppiato con il connettore è 6mm.
Se il modulo del filtrante di CDA fornito da Raycus è utilizzato, il CDA dovrebbe anche essere raffreddato ed asciugato dall'essiccatore e la pressione dovrebbe essere sotto 0.8MPa, il diametro esterno del tubo accoppiato con il connettore è 6mm.
Il CDA dovrebbe essere min dell'input 30 prima dell'inizio del laser. Se la temperatura ambiente è sotto 25℃ e l'umidità è inferiore a 50%, il CDA è inutile.
Requisiti del collegamento di potere della tabella 7
Modello | RFL-C4000S |
Fonte del rifornimento | CA 50/60Hz di 380±10% V |
Cavo di alimentazione |
|
Un'estremità del cavo di alimentazione | Quattro cavi hanno identificato L1, L2, PE di L3and. |
Descrizione del segno |
L1, L2, linea di fase di L3-> Terra protettiva di PE-> |
Il CTRL-INTERFACE è per controllo del laser, la designazione e la definizione è qui sotto:
Figura 8 CTRL-INTERFACE
Lle definizioni della tabella 8 di 24 interfacce del perno Ctrl
PIN No. |
Nome |
Linea segno |
Tipo |
Livello |
Corrente di azionamento |
Tempo di reazione tipico |
Descrizione |
1 | Interlock2A | ITL-2A |
La chiusura del contatto ha introdotto |
24VDC |
<1a> |
<500ms> |
Contatto passivo, non collegato a tensione o alla messa a terra esterna. |
2 | Interlock1A | ITL-1A | |||||
3 | Interlock1B | ITL-1B | |||||
4 | Interlock2B | ITL-2B | |||||
5 | RS232Tx | TX |
120ms |
Trasmetta i dati | |||
6 | RS232Rx | RX | Ricevi i dati | ||||
7 | RS232Com | Terra | Ritorno RS-232 | ||||
8 |
Interruttore a chiave a distanza |
RPA |
La chiusura del contatto ha introdotto |
24VDC |
<1a> |
<1s> |
Attiva l'alimentazione elettrica interna del sistema di controllo nel modo A DISTANZA. Contatto passivo, non collegato a tensione di xternal di e o messa a terra. |
9 |
RPB |
10 |
Pulsante di avvio a distanza |
START-A |
Input istantaneo della chiusura del contatto |
24VDC |
<1s> |
In | RIPRESA ESTERNA | modo, inizio | ||||||||
la alimentazione di rete del laser | ||||||||||||||||
rifornimento. Contatto passivo, | ||||||||||||||||
11 |
START-B |
non collegato a | ||||||||||||||
tensione esterna o | ||||||||||||||||
messa a terra. | ||||||||||||||||
12 |
Entrata analogica per controllare corrente |
1-10V |
Entrata analogica |
1-10VDC |
1 mA |
100us |
Entrata analogico 1-10 VDC= 10 – 100% del punto vincente | |||||||||
13 |
Monitor potenza di uscita analogico |
AOUT |
Uscita analogica |
0-8VDC |
11mA |
100µs |
L'analogo ha prodotto 0-8 VCC (Riferisca al rapporto d'ispezione della fabbrica per i dettagli) |
|||||||||
14 |
COM analogica isolata |
GND1 |
Ritorno |
Ritorno per i segnali sui pin 12, 13,19,22,23,24 | ||||||||||||
15 | Modulation+ | MOD+ | Input di Digital | 5-24VDC | 6 mA | 20µs | 5 -24 VCC di input | |||||||||
16 | Modulazione | MOD | Ritorno | Ritorno per il segnale sul pin 15 | ||||||||||||
17 |
Controllo guida del laser |
RED-LASE R |
Input di Digital |
5-24Vdc |
6 mA |
120ms |
Il bordo positivo attiva l'emissione in RIPRESA ESTERNA modo |
|||||||||
18 |
L'emissione permette a |
LAS-C |
Input di Digital |
5-24VDC |
6 mA |
1ms |
Il bordo positivo attiva l'emissione nel modo A DISTANZA | |||||||||
19 |
Errore del sistema (ERRORE) |
S-ERR |
Uscita di Digital |
24VDC |
100mA |
120ms |
Errore di High=System |
|||||||||
20 |
Terreno comunale del sistema |
GND2 |
Ritorno |
Ritorno per il pin 17,18,21 |
||||||||||||
21 |
RISISTEMAZIONE di errori |
RISISTEMAZIONE |
Input di Digital |
5-24VDC |
6 mA |
120ms |
Risistemazione del bordo di aumento ( | |||||||||
allarme resettable) | ||||||||||||||||
22 | PRONTO | PRONTO | Uscita di Digital | 24VDC | 100mA | 120ms | High=Laser è pronto | |||||||||
22 | Il potere ha cominciato | POTERE | Uscita di Digital | 24VDC | 100mA | 120ms | High= la alimentazione di rete s upply è iniziato | |||||||||
23 | Emissione del laser | Laser | Uscita di Digital | 24VDC | 100mA | 100ms | High=Laser è emissione |
